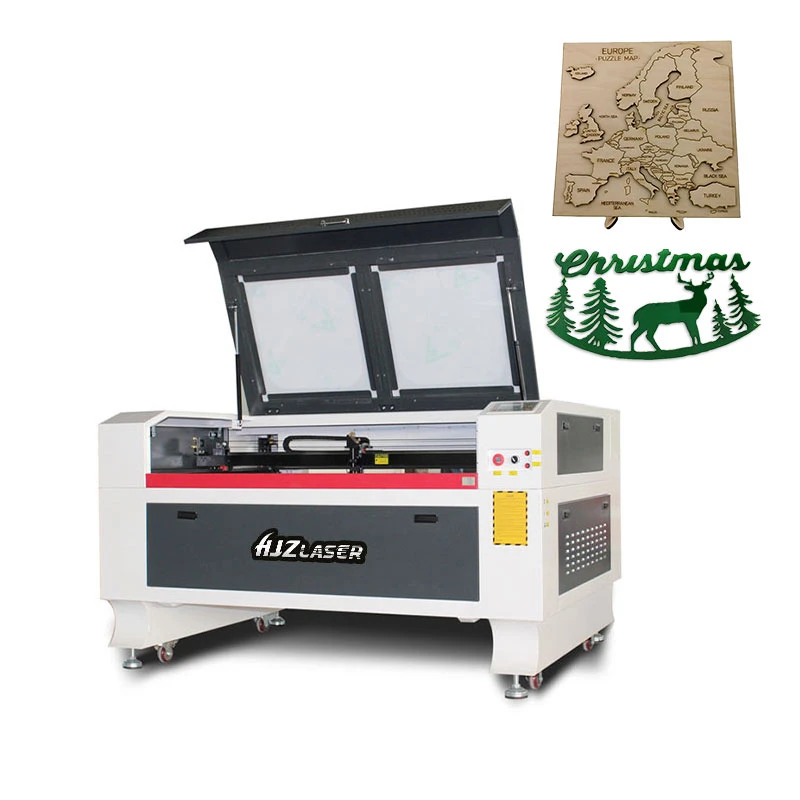

Laser viðarskurðarvél
Laser viðarskurðarvél
Vörulýsing
CO2 leysirskurðarvél notar há-orku innrautt leysiljós (bylgjulengd um það bil 10,6 μm) sem myndast með CO2 leysi til að skera, grafa eða merkja efni. Þessi varmavinnslutækni er mikið notuð til nákvæmrar vinnslu á ó-málmefnum (eins og viði, akrýl, plasti, klút, leðri o.s.frv.) og sumum málmefnum.
1. Laser Generation: CO2 leysir myndar leysigeisla með raförvun innri gasblöndu (sem samanstendur fyrst og fremst af CO2, N2 og He), sem gefur frá sér innrauðan leysigeisla með bylgjulengd um það bil 10,6μm.
2. Sending og fókus: Geislageislinn er sendur til leysiskurðarhaussins í gegnum röð af endurskinsmerkjum, þar sem hann er fókusaður í lítinn,-orku-þéttleika blett með fókuslinsu.
Upphitun og bráðnun: Þegar hár-orkubletturinn lendir á yfirborði efnisins er hann samstundis hitaður í bráðið eða uppgufað ástand.
3. Blása burt bræðsluna: Koaxískt þjappað gas (eins og súrefni, þjappað loft eða köfnunarefni) er kastað í gegnum stútinn til að blása burt bráðnu efninu og viðhalda hreinum saum.
4.CNC Cutting: Tölvu-stýrt CNC vélrænt kerfi færir stöðu leysiblettsins, gerir leysigeislanum kleift að hreyfast eftir forstilltri braut, sjálfkrafa og nákvæmlega skera viðkomandi lögun.
Lykilhlutar CO2 Laser leturgröftur vél
Laser rör
Laserrörið er kjarnahlutinn þar sem leysigeislinn er myndaður. Það er lokað glerrör fyllt með gasblöndu, aðallega sem samanstendur afkoltvísýringur (CO2)ásamt köfnunarefni og helíum. Þegar háspennu rafstraumur er beitt verður þessi gasblanda spennt og framleiðir innrauðan leysigeisla á bylgjulengd sem nemur10,6 míkrómetrar. Slöngur eru metnar eftir afköstum þeirra, sem venjulega er á bilinu 40W fyrir áhugamannavélar til yfir 100W fyrir iðnaðarnotkun.
Aflgjafi
Há-aflgjafinn veitir þá raforku sem þarf til að örva gassameindir inni í leysirörinu. Það breytir venjulegu AC línuspennu í háspennu DC strauminn sem nauðsynlegur er til að hefja og viðhalda leysingarferlinu. Stöðugleiki og gæði aflgjafans hafa bein áhrif á samkvæmni og líftíma leysislöngunnar.
Ljóstæknikerfi (geislabraut)
Þetta kerfi stýrir og einbeitir hráu leysigeislanum frá rörinu á yfirborð efnisins. Það samanstendur af nokkrum lykilhlutum:
Speglar (endurskinsmerki):Venjulega eru þrír eða fleiri speglar, gerðir úr mólýbdeni eða sílikoni, beitt staðsettir til að beygja og beina geislanum frá leysirörinu að leysihausnum.
Fókuslinsa:Þessi linsa (oft úr sinkseleníði) er staðsett inni í leysihausnum og einbeitir dreifða leysigeislanum í einn, mjög fínan punkt. Brennivídd þessarar linsu (td 2,0 tommur) ákvarðar blettstærðina og dýpt sviðsins.
Hreyfingarkerfi
Hreyfikerfið stjórnar hreyfingu leysihaussins yfir vinnustykkið. Það eru tvær aðalstillingar:
Gantry System (Hreyfanlegur leysirhaus):Algengasta gerðin, þar sem leysihausinn er fluttur nákvæmlega meðfram X og Y ásum með kerfi af beltum eða gírum sem knúið er afstepper eða servó mótorar.
Galvo kerfi (hreyfanlegir speglar):Þetta kerfi er notað fyrir háhraðamerkingar og notar hraðvirka-spegla til að stýra geislanum, sem gerir kleift að hreyfa sig hratt en venjulega yfir minna vinnusvæði.
Stjórnkerfi og hugbúnaður
Þetta er "heili" vélarinnar.
Stjórnandi:Sérstakt vélbúnaðarborð (td Trocen, Ruida) sem túlkar skipanir úr hugbúnaðinum og þýðir þær í rafmagnsmerki fyrir mótora og leysirör.
Hugbúnaður:Forrit eins ogLightBurneða RDWorks leyfa notendum að búa til eða flytja inn hönnun, stilla breytur eins og kraft og hraða og senda verkið til vélarinnar.
Kælikerfi
Laserferlið myndar verulegan hita. Kælikerfi er mikilvægt til að viðhalda leysislöngunni á ákjósanlegu rekstrarhitastigi og koma í veg fyrir ofhitnun.
Kælir: For higher-power tubes (e.g., >60W), sérstakur vatnskælir dreifir kælivökva í gegnum jakka í kringum leysirörið.
Ofn/viftukerfi:Minni-skrifborðsvélar gætu notað einfaldan ofn með viftu.
Útblásturs- og loftræstikerfi
Leturgröftur, sérstaklega á efni eins og við og akrýl, framleiðir reyk, gufur og agnir. Útblástursvifta skapar undirþrýsting innan girðingar vélarinnar og dregur þessar aukaafurðir út í gegnum útblástursslönguna að utan eða inn ígufuútsogssíatil að hreinsa loftið.
Vélargrind og undirvagn
Stíf ramminn, venjulega úr áli eða stáli, veitir stöðugan vettvang fyrir alla íhluti. Það lágmarkar titring sem gæti gert leturgröftur óskýra og tryggir stöðuga röðun ljósfræðinnar með tímanum.
Vinnurúm
Þetta er yfirborðið þar sem efnið er komið fyrir. Algengar tegundir eru:
Honeycomb rúm:Tilvalið til að klippa, þar sem það lágmarkar endurskin-og gerir rusl kleift að detta í gegn.
Flat álplata:Hentar vel til að grafa flatar blöð.
Snúningsviðhengi (viðbót-):Sérstakt tæki sem snýr sívölum hlutum (eins og gleraugu eða pennum) undir leysihausinn.
Öryggiseiginleikar
Hlífðarhólf:Yfirbyggð hús sem inniheldur leysigeislann og kemur í veg fyrir útsetningu fyrir skaðlegri geislun.
Öryggislæsingar:Rofar sem slökkva sjálfkrafa á leysinum ef hurðin er opnuð meðan á notkun stendur.
Neyðarstöðvunarhnappur:Áberandi staðsettur hnappur til að skera strax af krafti í neyðartilvikum.
VörurTæknilýsing
| Parameter | Forskrift |
|---|---|
| Hlutur/módel | HJZ-CUT |
| Laser Power | 80W/100W/150W/300W |
| Laser bylgjulengd | 1064 nm |
| Grafískt snið stutt | PLT,BMP,JPG,PNG,TIP,PCX,TGA,ICO,DXF |
| Hámarkshraði | Allt að 120 m/mín (fer eftir afli og notkun) |
| Staðsetningarnákvæmni | ±0,05 mm |
| Kælikerfi |
Vatnskæling |
|
Vinnuhitastig |
0-45 gráður |
|
Mótor |
Stigamótor |
|
Aflgjafi |
AV220-380V |
| Stærðir véla |
254cm*136cm*120cm |
| Þyngd |
450 kg |
Umsókn
1. Nákvæmni klipping á flóknum hlutum
Leisargeislinn gufar viðinn eftir fyrirfram ákveðnum slóð og skapar ótrúlega fína skurði með lágmarks skurði (skurðbreidd), oft allt að 0,1 mm.
Þrautagerð:
Vara:Sérsniðnar púsluspil, þar á meðal flókin og duttlungafull hönnun þar sem hlutir eru í laginu eins og dýr eða hlutir.
Viðargerð:Hágæða 3 mm baltneskur birki krossviður er ákjósanlegur fyrir fíngerða, tóma-lausa lög og hreina skurð.
Laser kostur:Framleiðir ekkert vélrænt álag, sem gerir kleift að búa til viðkvæma, samtengda hluti sem passa fullkomlega saman án brotna flipa.
Líkan og smækkuð bygging:
Vara:Arkitektalíkön, dúkkuhúshlutar (gólfefni, klæðningar, ristill) og hlutar í mælikvarða (eins og flókinn skipabúnaður eða eimreiðarupplýsingar).
Viðargerð:Basswood eða balsa fyrir auðveldan skurð og fínt korn; þunnt hlynur eða valhnetu krossviður fyrir endingargott,-smáatriði.
Laser kostur:Nær nákvæmni sem er ómögulegt með vélrænum skerum. Getur búið til hagnýtar lamir og samlæst samskeyti til samsetningar án líms.
Inlay Work (Marquetry):
Vara:Skreytingarmynstur á húsgögnum, gítarhúsum og skartgripaöskjum þar sem mismunandi litaðir viðar eru settir saman.
Viðargerð:Ýmsir spónar (valhneta, hlynur, rósaviður, kirsuber).
Laser kostur:Laserinn sker innsetningarstykkið og samsvarandi holrúm í grunnviðnum samtímis úr stafrænni skrá, sem tryggir fullkomna, óaðfinnanlega passun með nánast ekkert bil.
2. Yfirborðs leturgröftur og listsköpun
Laserinn fjarlægir lag af efni eða breytir lit þess með stýrðri brennslu, sem skapar varanleg, mikil-skilamerki.
Mynd-Raunhæf leturgröftur:
Vara:Andlitsmyndir, landslag og ítarleg listaverk flutt á viðarplötur.
Viðargerð:Ljósir-viðir með einsleitu korni, eins og hlynur, kirsuber eða birki. Bambus er líka mjög vinsælt fyrir þetta.
Laser kostur:Vélin umbreytir myndskuggum (grátóna) yfir í leysistyrk. Dekkri svæði fá meiri orku (brenna dýpra/dekkra), sem skapar ljósraunsæja mynd með dýpt og birtuskilum.
Persónulegar gjafir og minjagripir:
Vara:Sérsniðin skurðarbretti, undirbakkar, jólaskraut og brúðkaupspjöld með nöfnum, dagsetningum og flóknum mynstrum.
Viðargerð:Harðviður eins og hlynur, valhneta og eik fyrir endingu; bambus fyrir nútímalegt útlit.
Laser kostur:Gerir kleift að aðlaga mikið-magn með skjótum hönnunarbreytingum. Hver hlutur getur verið einstakur án þess að þurfa að breyta verkfærum.
Skreytt spjöld og skjáir:
Vara:Herbergisskil, lampaskermar, skápahurðir og vegglist með flóknum, endurteknum mynstrum (td marokkóskri, rúmfræðilegri eða náttúru-innblásinni hönnun).
Viðargerð:MDF (Medium-Density Fiberboard) fyrir einsleitt, málningar-tilbúið yfirborð eða krossviður fyrir styrkleika.
Laser kostur:Getur framleitt ótrúlega flókið og viðkvæmt grindverk í einni aðgerð, sem væri óheyrilega-tímafrekt og viðkvæmt að búa til með skrúfsög.
3. Samsett skurður og leturgröftur fyrir hagnýtar vörur
Þetta er þar sem CO2 leysir skína sannarlega, framkvæma margar aðgerðir í einni uppsetningu.
Viðskipti og vörumerki:
Vara:Laser-viðarnafnspjöld með ágreyptu lógói og texta.
Viðargerð:Þunnt (1,5-2 mm) spón úr valhnetu, hlyni eða bambus.
Laser kostur:Býr til eftirminnilega,-hágæða vöru. Lasarinn grafar fyrst tengiliðaupplýsingarnar og klippir síðan út einstaka lögun kortsins.
Hagnýtir hlutir með skrautlegum stíl:
Vara:Tré símabryggja eða skrifborðsskipuleggjari.
Viðargerð:3-5mm birki eða ösp krossviður.
Laser kostur:Vélin sker nákvæmlega alla samtengda hluta til að mynda bryggjuna. Samtímis getur það grafið fyrirtækismerki, skreytingarlínur eða hleðslutákn beint á yfirborðið áður en stykkið er skorið úr blaðinu.
Leikföng og leikir:
Vara:Fræðsluþrautir, skáksett og flóknir borðspilahlutir.
Viðargerð:Ó-eitrað, óunnið birki eða beyki.
Laser kostur:Klippir leikhlutana og borðið af fullkominni nákvæmni, en grefur einnig fín smáatriði eins og andlitsdrætti á peð eða mynstur á leikflísar.
Tæknilegar forsendur fyrir við:
Viðargerð er mikilvæg:Kvoðakenndur viður eins og fura getur brennt ósamræmi og skilið eftir sig klístraðar leifar. Þéttur harðviður gæti þurft margar ferðir eða meiri kraft.
Kornáhrif:Niðurstaða leturgröftunnar getur verið breytileg eftir þéttleika viðarins og kornmynstri, aukið karakter en veldur stundum ójafnri myrkri.
Loftræsting:Rétt útblástur og loftaðstoð eru nauðsynleg til að fjarlægja reyk, koma í veg fyrir bakslag (elda) og tryggja hreint, ómerkt yfirborð.
Sýnishorn:
Helstu kostir
Í samanburði við hefðbundnar skurðaraðferðir:
Mikil nákvæmni og gæði: Tæknin skilar einstakri skurðarnákvæmni með hreinum, sléttum brúnum sem oft útilokar þörfina fyrir aukavinnslu. Fókusinn leysigeislinn gerir flóknum formum og þröngum vikmörkum kleift.
Efni fjölhæfni: CO2-skurðarvél vinnur mikið úrval af ó-málmefnum, þar á meðal viði, akrýl, leðri, efni, pappír, gleri og sumu plasti. Þessi fjölhæfni gerir þau hentug fyrir fjölbreytta notkun í mörgum atvinnugreinum.
Vinnsla án-samskipta: Lasergeislinn snertir ekki efnið líkamlega, kemur í veg fyrir slit á verkfærum og kemur í veg fyrir efnismengun eða aflögun
Kostnaður-hagkvæmur rekstur: Samanborið við suma aðra tækni bjóða CO2 leysir lægri rekstrarkostnað við vinnslu ó-málmefna, með lágmarks neyslukostnaði umfram gasblönduna og einstaka skipti um spegil.
Hröð vinnsla: Hár skurðarhraði og fljótur uppsetningartími gera CO2 leysir skilvirka fyrir bæði frumgerð og framleiðslukeyrslur, með lágmarks flutningstíma milli mismunandi verka.
Hreinn rekstur: Með réttum útblásturskerfum framleiðir leysisskurður lágmarks rusl og úrgang, viðheldur hreinni vinnuumhverfi miðað við marga vélræna skurðferla
